OPTIMA660原始数据硬盘故障案例（Optima 660型号）

故障现象：

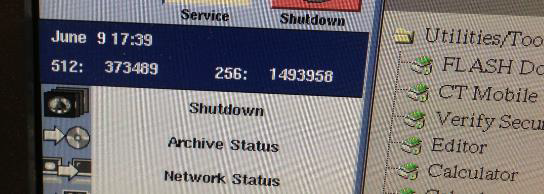

扫描中断，图像重建不出来，重建状态由Idle变成Active，再经过几分钟之后重建状态变成Shutdown了

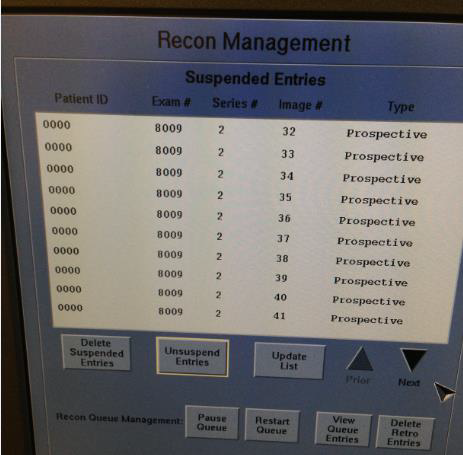

同时在重建管理里面出现未能重建的图像列表：

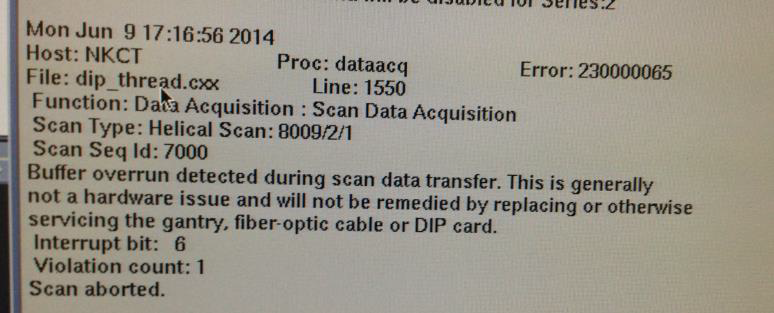

这时候你点下方的功能按钮，像删除整个重建队列都不起作用，CT重启未重建的图像能重建出大部分，但是还有一，俩幅图像重建不出来，也删不掉，只能用命令才能删除。扫描中断的时候报错如下：

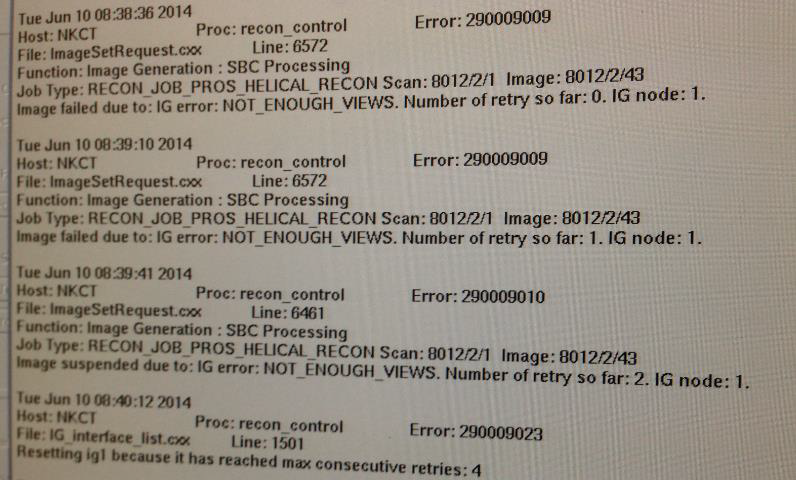

重建不出图像的时候报错如下：

先用DDC模式扫描，任意条件，都不会扫描中断；用扫描病人的模式，轴扫的时候，在层和层曝光之间可能会出现暂停，但是机器并没有中断，而是停个几秒后继续扫描；螺旋扫（60层左右的条件）每次都会扫到一半的时候，都会出现上述描述故障；在RECONFIG里重建RAID阵列，清除所有原始数据，故障依旧；

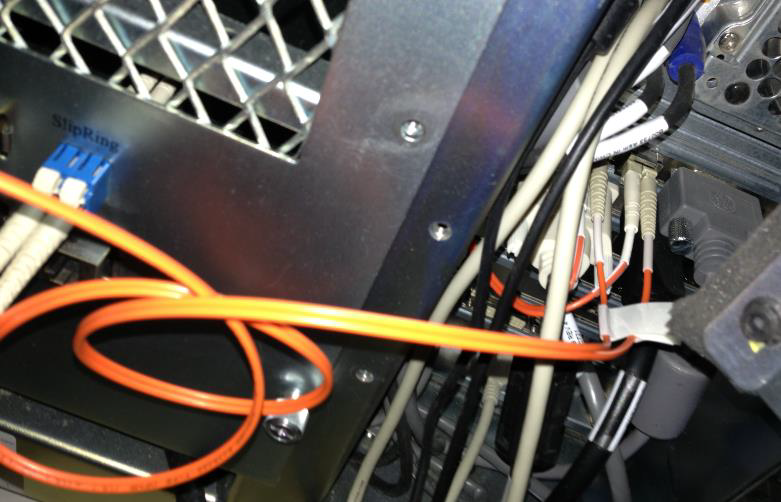

根据报错，先做了DIP测试，需要把短接线连好，如图：

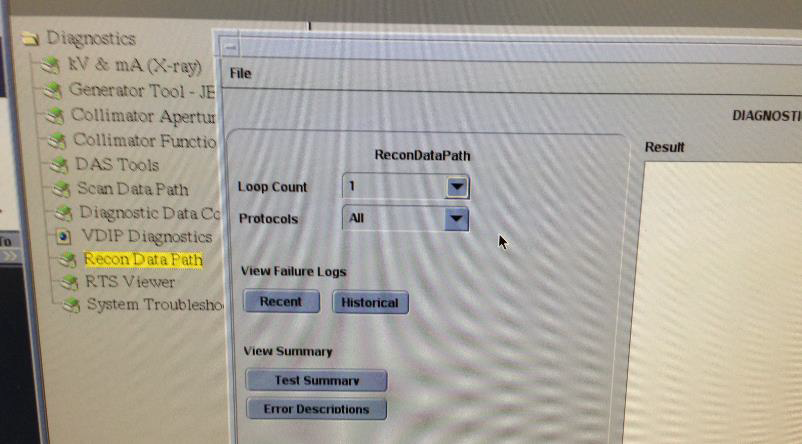

DIP测试，所有条件都能通过，后来把DIP板换到其他机器上测试，确实没有问题；检查了光纤，没有断的情况，接下来做重建测试：

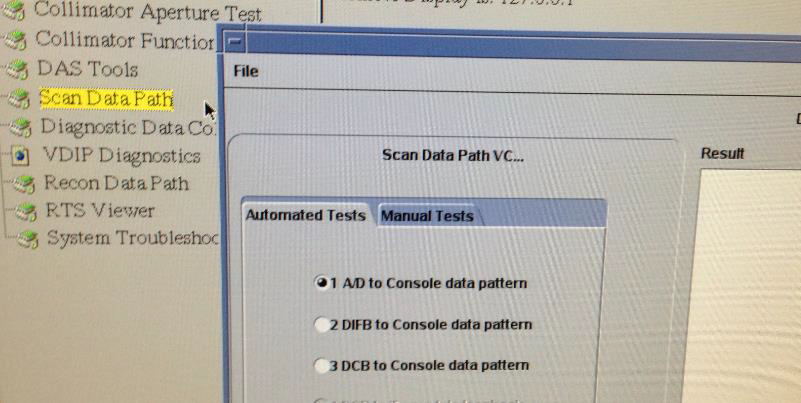

连续做了半小时没有任何报错，重建测试的时候就是在重建状态是SHUTDOWN的状态下也可以做，而且做完了也没有任何报错；接下来再做扫描路径测试：

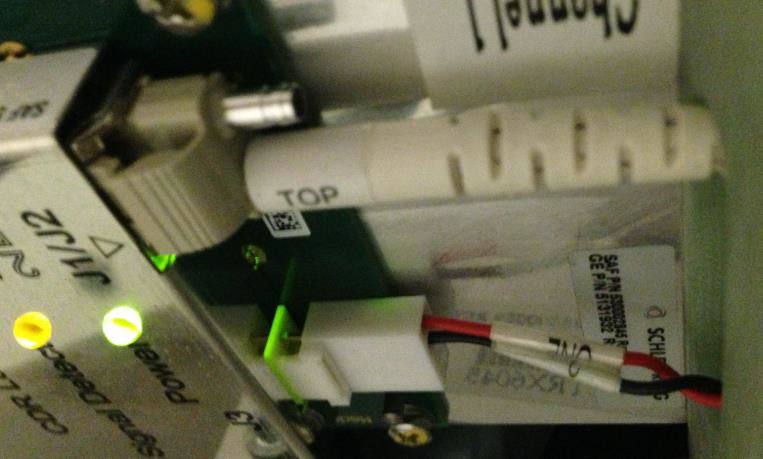

三个条件测试也是全部通过，这些做完了，开始觉得已经不是OC的问题，开始检查GANTRY的RECEIVER和天线了，这是发现RECEIVER的电源线虚接，天线也对的不是很正，于是把天线对正，把电源线插实，故障现象还是一样；

最后又开始怀疑是OC的问题，找出HP Z800主机的诊断盘，做全面的诊断，时间大概需要2个小时，结果又是全都PASS，期间王工也到了场地上做了好多测试，最后还是怀疑原始数据盘有问题或者DIP板有问题，最终把五块原始数据盘全部更换后，问题解决。现在看当时维修，忘记了把硬盘互相倒换一下，再做扫描测试，看看结果是否一样；还有就是是否可以把HP Z800主机侧盖打开，看出现故障的时候，硬盘指示灯是否异常；大家以后如果有此类故障可以试试。

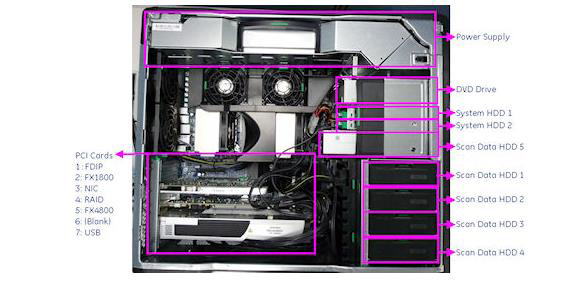

最后百科一下RAID5，咱们OPTIMA660的5块原始数据硬盘（SCAN DATA HDD1至5）组建的是RAID5模式：

RAID 5具有和RAID 0相近似的数据读取速度，只是多了一个奇偶校验信息，写入数据的速度比对单个磁盘进行写入操作稍慢。
同时由于多个数据对应一个奇偶校验信息，RAID 5的磁盘空间利用率要比RAID 1高，存储成本相对较低，是目前运用较多的一种解决方案，RAID 5不单独指定的奇偶盘，而是在所有磁盘上交叉地存取数据及奇偶校验信息。在RAID 5上，读/写指针可同时对阵列设备进行操作，提供了更高的数据流量。RAID 5更适合于小数据块和随机读写的数据。当RAID5的一个磁盘数据损坏后，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据，所以RAID5可以有一块硬盘有问题，不影响数据的完整性！
