主板启动所带来的困扰

最近遇到一起关于darc 启动失败的案例，跟大家分享一下：
P
北京307 医院， darc 启动失败
A
到场地单独启动darc ，可以正常启动，但将网线与 HP 连接后，用 HP 去唤醒 darc ，可以看到 HP 的 os 启动过程中也“ power up darc ”成功，能听到 darc风扇的声音， 并且看到 darc 主板的版本信息，紧接着 darc 就掉电了。
T
以下是处理过程：
1． 考虑到HP不能唤醒darc，或者唤醒后darc启动会中断，得出darc的启动过程受到了影响，更换darc主板，故障依旧
2． 将处理问题的重心放在了HP和darc的通讯上，做LFC，故障依旧
3． 交换过darc和ig的电源，darc可以启动正常，开始怀疑是darc电源的问题

4． Darc可以正常启动，ig也出现了和darc同样的情况，单独能启动，一旦接通了和darc的网线主板自检都过不了。
5． 最后更换了三个IG的电源和darc的电源，故障解决。
原理分析：
经过反复查询相关资料和整理，找到了一些关于主板启动的资料跟大家分享下，不妥的地方，请大家指教：

1． 电源管理：
我们在按下启动键时，首先启动的应是电源（因为如果没有电源供电，那么主板上所有的配件都是无法工作的）。但是为了保证安全使用，电源部分采取了一系列安全保护措施；因此开关电源从起振到稳定之间会有一段时间的延迟，等待各组电压都稳定下来后，电源各部分会输出一个检测信号，这个信号为高电平时表示该部分电压正常，这些部分包括输入电压和各组输出电压。这些信号总和的结果就是一个POWER GOOD信号（也称为POWER OK或PWR OK信号）；如果主板接受不到这个信号，那么时钟芯片会持续向CPU发送复位（RESET）信号（与我们按下RESET键相当），CPU就不会工作，系统就一直处理RESET（复位）循环中，因此主板也就无法启动。

2． 主板启动管理：
DARC&IG的主板在OC 的POWER ON SWITCH 按下后就接通了OC的120V 电源，主板上有standby电源，这里借用郭安然的图片（下左图）进行说明，这个standby电源是由机箱里的ATX电源提供的，也就是我们订的海韵电源的450W或者520W里的+5V电源提供。这个+5V电源给BMC（IPMI所依赖硬件）和相关的支持电路供电。

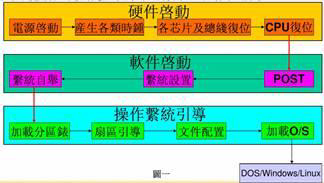

上右图讲解了主板启动过程：硬件启动，软件启动，操作系统引导。由于DARC是server级别的设备还有SCSI hdd的自检过程。在此过程中涉及：bios设置，POST自检，OS加载，SDDA disk自检关键信息。POST阶段会检测许多硬件信息，大致为：加电－CPU－ROM－BIOS－System Clock－DMA－64KB RAM－IRQ－显卡。如果有致命的故障，主板会自我保护（掉电），如果有非致命故障比如显卡，内存，CPU问题就会有beep声音，就是我们熟知的HP8000和HP8200的几声报警所指示的故障。

3． 主板远程唤醒
DARC在接通了120V电源后主板上就有了+5V >600mA的standby电源给网卡和主板供电，在bios的Power Management Setup中Wake Up On LAN项设置为“Enable”，当hp的os启动到power up darc时就会给DARC特定的启动帧，数据祯的内容是16位网卡的MAC地址，网卡收到数据祯后比对自己的MAC地址，如果正确，网卡就会通过PCI插槽向主板发送一个开机信号，主板启动。
