联影核磁共振冷头更换步骤

低温超导磁体在低温超导核磁共振的整个系统中研发技术难度高、费用贵、类似CT设备中的球管，低温超导磁体正常运行需要在密闭真空的杜瓦罐中灌注液氦使超导线圈处于一个绝对零度（-269）的低温环境、磁体正常运行需要冷头24小时、365天不间断工作、如冷头或制冷系统出现故障会导致磁体温度升高、液氦挥发、处理不及时压力持续升高、液氦持续挥发会导致磁体失超，避免夜间冷头或制冷系统出现故障没有及时发现、建议核磁共振值班医生每天在开始扫描病人前检查登记液氦、水冷温度、有密码查看磁体参数、发现异常立即汇报给维修工程师、不要进行病人扫描工作以防在使用中出现失超造成人员伤害。当磁体压力一直降不到正常范围内、排除水冷系统、氦压机等问题后需要进行更换冷头、更换冷头是一项专业性强、风险大的作业，更换过程稍有不小心可能导致磁体报废以及危害作业人员生命安全。（如有需求可咨询15802635898）今天分享联影核磁冷头更换步骤仅供参考、不做为联影核磁共振更换冷头作业标准操作流程，突然想起前同事跟我聊起一个割阑尾的事、在大家的认知中切阑尾是一项很简单医学手术、手术刀消毒、麻醉打开肚子、找到阑尾切掉然后止血缝起来就可以了，但是如果手术过程出现麻醉苏醒、血压异常、心跳异常如何紧急处理这些都需要系统的培训和经验积累。

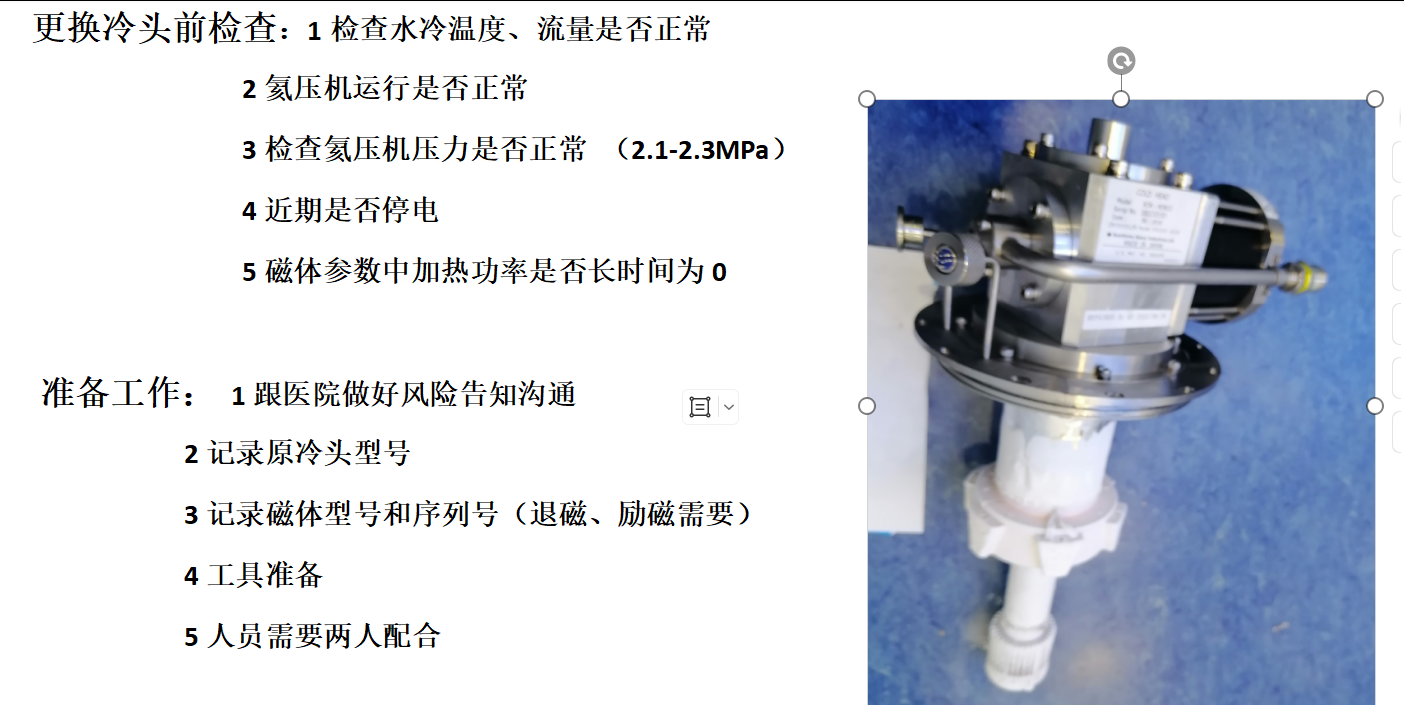

作业过程：
1将磁体退磁

2检查新到的冷头、吸附器是否和原机器冷头一样

3将防冻手套、热风枪、KF16盲盖 卡箍、亚克力盖板等工具放置于磁体冷头附近

4关闭计算机、关闭氦压机、关闭磁体控制盒电源 、

5打开泄压阀门

6 拆掉冷头电源、拆掉10pin线、拆掉冷头回流管后立马装上KF16盲盖

7拆掉冷头屏蔽盖子

8拆掉氦管、释放冷头压力

9做冷头法兰盘与磁体记号

10拆除法兰盘上固定螺丝、对称角拆螺丝、不要一次性拆完法兰盘上的所有螺丝 留两个对角螺丝松掉

11拔冷头前检查磁体压力是否低于10mbar、

12松掉最后两个螺丝，垂直拔出冷头、立即将亚克力板盖上、将旧冷头放到离磁体较远的泡沫垫上

13检查冷头腔是否有结冰、有结冰需要进行除冰作业

14检查新冷头一级铜块、二级铜块是否有异物

15安装新冷头时 冷头必须垂直冷头腔轻轻放、不能磕碰冷头腔内薄壁管

16微调整冷头使法兰盘与固定孔位对齐

17检查O型密封圈是否进入冷头腔

18对称角上螺丝、不能一次性拧到低需要缓慢拧、法兰盘与磁体有一定间隙即可、不能完全将螺丝拧到低

19装好线路、氦管、冷头屏蔽盖、冷头回流管

20 更换氦压机吸附器

21检查线路连接是否正确、检查管路接口是否漏气、泄压阀是否完全关闭

22开启氦压机、听冷头、氦压机是否有异响

23 开启磁体监控等电源

24氦压机运行30分钟以后查看压力是否正常

25磁体静置一段时间后励磁

26 12小时后观察磁体温度、压力、平均功率是否正常
