校准

Optinos>维修模式

TuneUp>Workflow>TuneUp

Rx Gain Calibration 接收增益校准
确定接收链路的最佳放大倍数，防止信号过饱和（削波）或过弱（噪声大）。 系统发射一个已知强度的测试信号，测量接收到的幅度，自动调整接收器增益（Receiver Gain），使信号落在模数转换器（ADC）的最佳动态范围内。

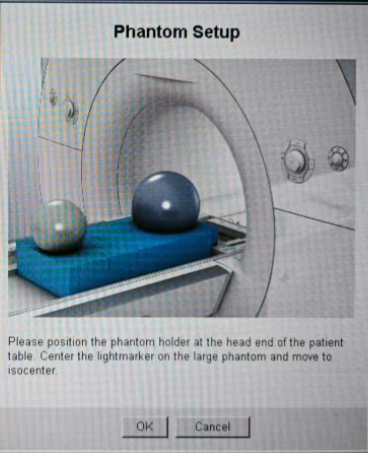

摆放水膜，定位蓝色球体水膜中心，按进床键移动磁体中心 >Go

Tuning Calibration 调谐校准(校准失败)
确保射频线圈谐振在正确的拉莫尔频率上，最大化信号传输效率。 通过扫描频率范围，找到线圈阻抗最小（或反射功率最小）的频率点，调整可变电容或数字合成器频率，使其与主磁场强度下的质子进动频率一致。

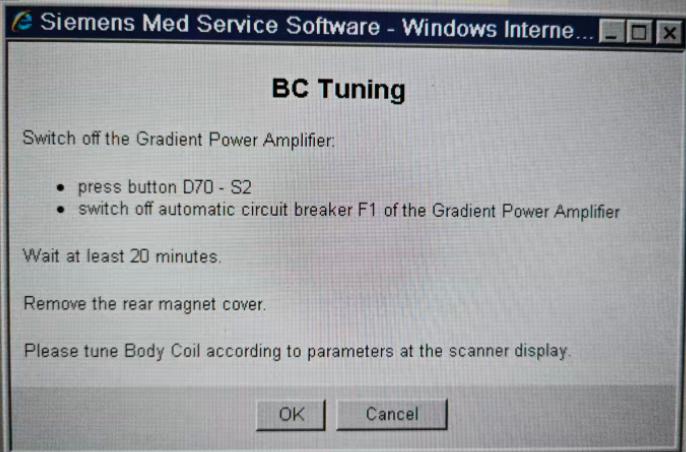

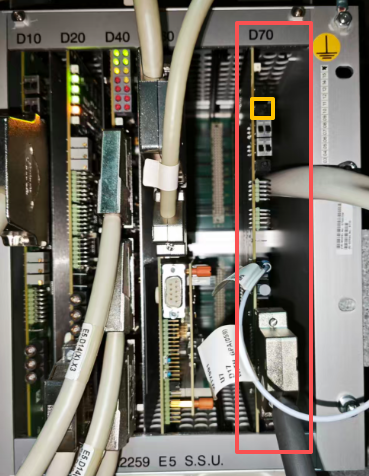

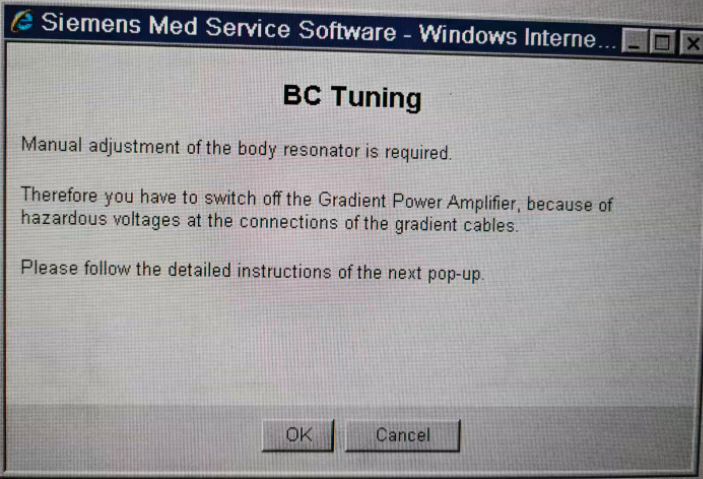

BC Tuning 体线圈调谐 (Body Coil) (校准失败)
专门针对内置体线圈进行频率匹配和阻抗匹配优化。 | 原理同上调谐，但特指使用扫描仪内置的大体积发射/接收线圈。需适应不同患者负载带来的频率偏移，确保发射效率并减少反射功率。

RF Characteristic  射频特性验证
全面评估射频链路的健康状态（包括匹配度、Q值、耦合等）。 | 综合测量线圈的反射系数（S11）、传输系数等参数，确认线圈未损坏、插头连接良好且与当前负载（患者）匹配良好。这是安全扫描的前提。

Gradient Regulator 梯度调节器校准
校准梯度放大器的控制环路，确保电流输出精准跟随指令。  测试梯度放大器对不同输入波形的响应，调整反馈控制参数（如PID参数），消除过冲、振荡或延迟，保证梯度磁场的线性度和稳定性。

Light Marker 激光定位灯校验
确保激光投射的十字线精确对应扫描仪的机械等中心点（Isocenter）。 通常涉及机械调整或软件偏移量校正。系统通过已知位置的传感器或人工确认，将激光束的位置与磁体中心的坐标对齐，用于患者摆位。

Phantom Shim 模体匀场
使用标准模体（Phantom）测量磁场的均匀性，并调整匀场线圈电流以消除磁场不均匀。这是最高级别的校准，通常由工程师定期执行，而非每次扫描都做。除主磁场（B0）的不均匀性，提高谱线宽度和图像均匀度。 | 放置标准匀场模体，测量磁场分布图。系统计算并调整匀场线圈（Shim Coils，包括高阶匀场）的电流，抵消环境干扰和磁体本身的缺陷，使磁场在成像区域内尽可能均匀。

BC Power Losses 球谐线圈功率损耗  体线圈功率损耗测量
测量射频体线圈（Body Coil）在发射时的能量损耗。用于计算实际施加给患者的功率（SAR 值），直接关系到患者安全，防止灼伤。测定体线圈在实际负载下的能量损耗，用于精确计算比吸收率（SAR）。发射特定功率的射频脉冲，测量前向功率和反射功率，计算实际被线圈和负载（人体）吸收的能量。这是防止患者射频灼伤的关键安全数据。

Cross Term Compensation 交叉项补偿
梯度磁场在 X、Y、Z 轴之间会产生相互干扰（交叉项）。此过程测量并生成补偿波形，抵消这种干扰，保证几何形状不失真。消除梯度轴之间（如X轴梯度产生Y轴磁场分量）的相互干扰。 依次单独开启各轴梯度，测量其他轴上产生的寄生磁场。生成补偿波形，在驱动主梯度时叠加反向信号，抵消交叉耦合效应，保证几何失真最小化。

Eddy Current Compensation 涡流补偿
梯度线圈快速切换时会在周围金属结构中感应出涡流，导致磁场畸变。系统测量涡流效应并生成反向波形进行抵消。对图像清晰度至关重要。抵消梯度切换时在周围金属结构中感应出的涡流磁场。 测量梯度开关后随时间衰减的涡流磁场特征。系统生成预强调（Pre-emphasis）波形，即在梯度切换瞬间施加一个反向过冲，以主动抵消涡流的影响，避免图像扭曲和鬼影。

Gradient Delay 梯度延迟校准
测量梯度电流从发出指令到实际达到目标值的时间延迟。系统会提前发出指令来补偿这个延迟，确保空间编码准确。测量并补偿梯度电流建立的时间滞后，确保空间编码时序准确。 | 比较梯度指令发出时间与梯度场实际达到目标值的时间差。系统在序列时序中提前发出指令（Time Shift），确保梯度场在数据采集时刻正好达到预期强度。

Gradient Sensitivity 梯度灵敏度校准
校准梯度线圈的增益（即多少安培电流产生多少毫特斯拉/米的磁场）。如果灵敏度不准，图像尺寸（FOV）会缩放错误。校准梯度场的强度比例（mT/m per Amp），确保图像尺寸（FOV）准确。 测量单位电流产生的实际梯度场强。如果灵敏度偏差，会导致图像缩放错误（如测量的肿瘤大小与实际不符）。系统调整增益系数以修正此比例。

BC Image Brightness 体线圈图像亮度校准
测量使用体线圈接收信号时的基准亮度，用于自动调整接收增益（Receiver Gain），确保图像不过曝或过暗。设定使用体线圈成像时的基准信号强度，用于自动曝光控制。 使用体线圈采集标准模体或空载信号，调整接收增益参考值，确保在不同线圈切换或自动协议中，图像亮度保持一致且适中。

Dynamic Field Map 动态场图校准
测量梯度切换过程中磁场的动态变化（不仅仅是静态的）。用于更高级的图像校正，特别是在快速序列（如 EPI）中减少伪影。捕捉梯度切换过程中磁场的动态变化轨迹，用于高级序列校正。 在梯度快速切换期间（如EPI序列），高频采样磁场变化。生成的动态地图用于图像重建算法中，校正由梯度非线性、涡流等引起的复杂伪影，提升快速成像质量。
