GE DR6000 探测器更换

Problem Description Details
曝光出图较多坏线和坏点，无法进行校准
Problem Cause
探测器模块有损坏
Problem Solution
1、在高压柜上方找到探测器连接线，并将插头插上探测器

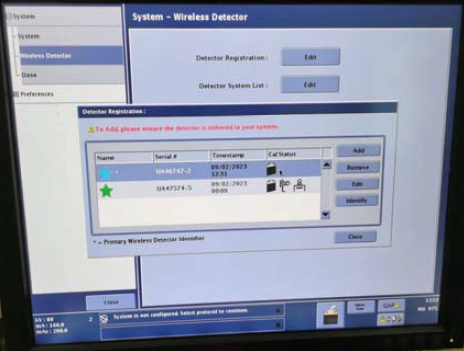

2、然后点击右上角的设置，system—wireless Detector—Detector Registration 进行探测器注册，点击add 进行添加

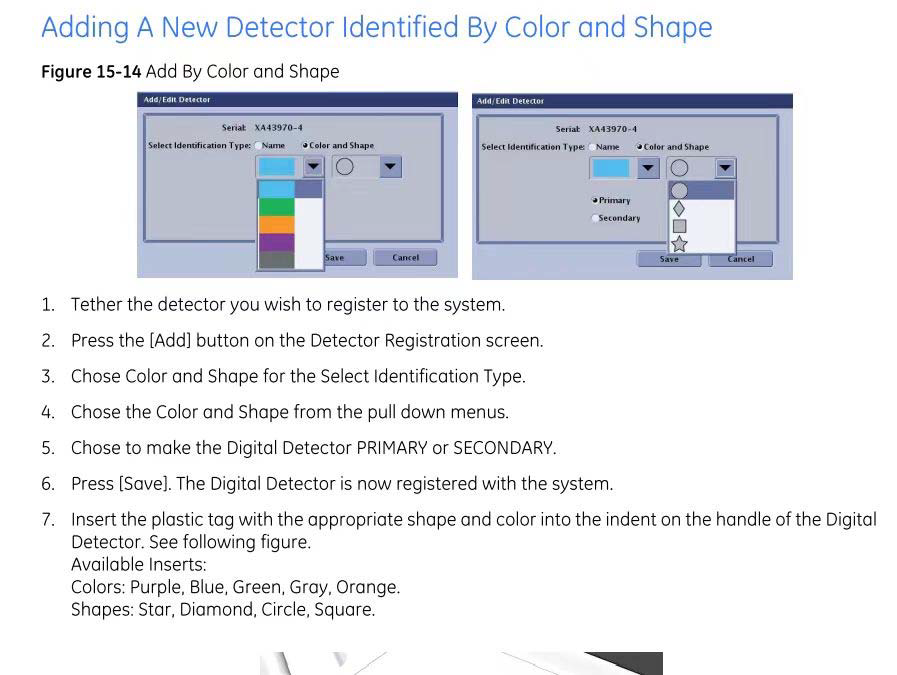

3. 添加方式有文字形和图案形，两种方式都可以，只是标记的探测器方式不同

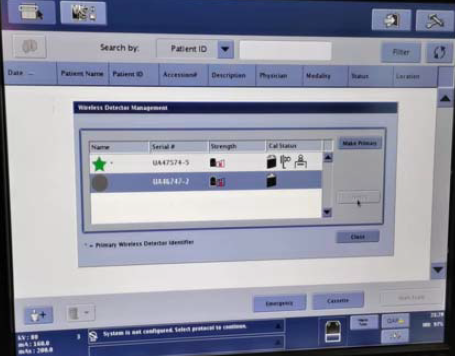

4. 点击右下角探测器图标，把新设置的探测器设置主位置，点击 Make Primary，然后点击identify 进行验证


5. 点击 identify 后，观察探测器指示灯第一个灯是否红灯闪烁，是的话就是连接上电脑
6. 然后进到后台，依次做Table Detector，Wallstand Detector，Digital Cassette 三个的全部校准，包或Bad Pixel，Gain，CF。Bad Pixel，Gain 其他分享已经详细说明，说一下GE DR 的CF 校准
7. Table Detector 做完Bad Pixel，Gain 后才能做CF，

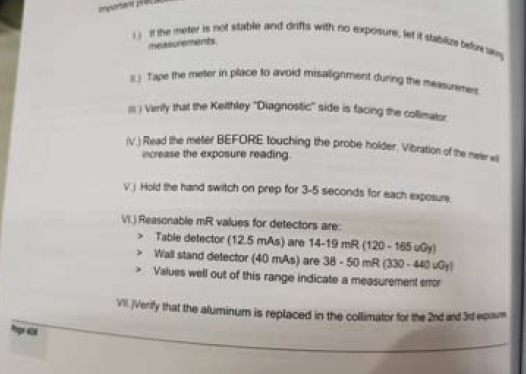

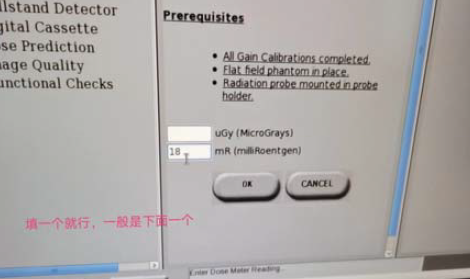

8. 曝光前需要填曝光的参数进行填写，卧位一般填写 18MR，两个参数只要填一个就可以



部分参数也可以参考书上
9. 然后曝光，成功后保存参数即可
10.Wallstand Detector 的CF 校准，球管移动到立位位置。
11. 根据系统提示，和校准一样摆好SID 位置和高度位置，对参数进行设置，立位是42MR,确定后进行曝光，成功后保存退出

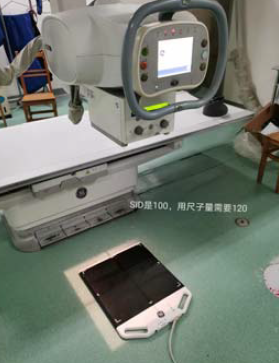

12. 最后是 Digital Cassette 校准，相当于自由曝光校准，需要用连接线对探测器进行连接。连接后把探测器拉出，平放在地上，束光器开到最大，对准探测器的中心，然后根据系统提示调整SID 高度，用束光器的卷尺量120,


13. 全部准备好后进行校准曝光，曝光成功后保存数据退出
14. Digital Cassette 的CF 校准，Bad Pixel，Gain 做完后，参数是25MR，曝光后保存退出。
15. 登记病人，就可以进行曝光了
