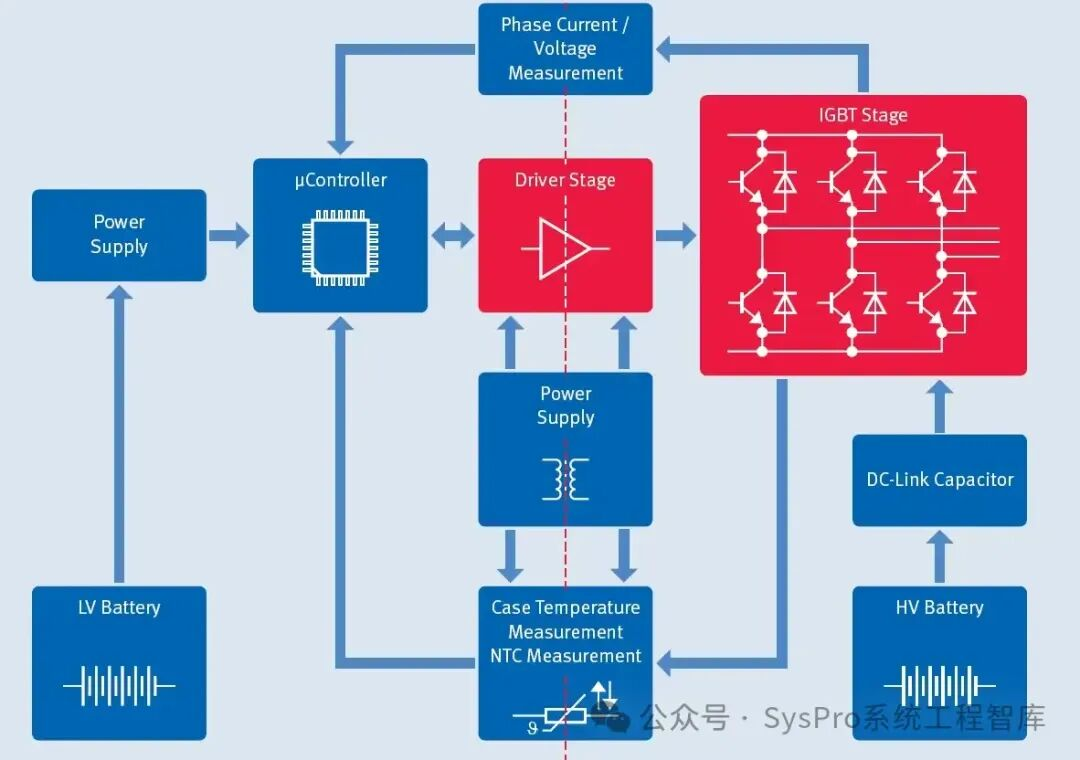

绝缘栅双极型晶体管(Insulated Gate Bipolar Transistor, IGBT)是一种由MOSFET（金属氧化物半导体场效应晶体管）和双极晶体管组成的复合器件。这种复合设计使得IGBT同时具备了MOSFET和双极晶体管的优点，成为了一种高性能的功率晶体管。

IGBT主要分为N沟道型和P沟道型两种，其中N沟道型是目前市场上的主流产品，在N沟道型IGBT中，当栅极相对于发射极施加正电压时，与MOSFET类似，通过电压控制使集电极与发射极之间导通，允许集电极电流流过。
为了更直观地理解IGBT的工作原理和结构，我们可以参考下图。下图展示了N沟道IGBT的电路图符号及其等效电路。在IGBT的等效电路中，我们可以看到其由栅极（G）、集电极（C）和发射极（E）三个主要电极组成。当栅极电压超过一定阈值时，IGBT开始导通，允许电流从集电极流向发射极。这一过程中，IGBT的导通压降和开关速度等性能参数都发挥着重要作用。

在N沟道IGBT中，当栅极相对于发射极施加正电压V_GE时，例如15V，IGBT的工作原理与MOSFET类似，MOSFET开通，那么PNP晶体管基极被拉低，集电极与发射极之间将导通，此时集电极电流I_C会源源不断地流向发射极。

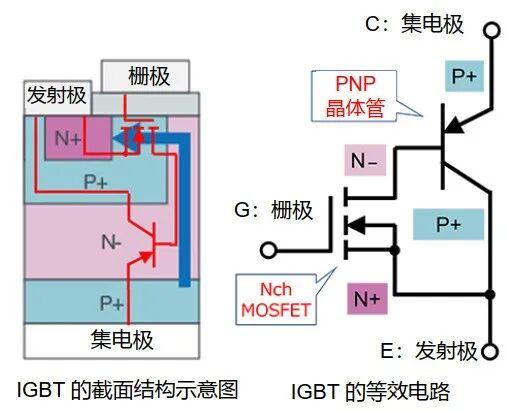

为了更直观地理解IGBT的内部结构和工作原理，我们可以参考下图的IGBT半导体结构示意图以及对应的等效电路图。图中，蓝色箭头（->）表示集电极电流IC的流动方向，我们可以将其与旁边的等效电路图进行对比，以更深入地理解IGBT的工作原理。
